Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-08-10 Origen:Sitio
La selección de un sistema de propulsión de barco es una decisión de ingeniería fundamental que dicta el consumo de combustible, la maniobrabilidad y los gastos generales de mantenimiento durante la vida útil de un barco. Especificar una arquitectura de hélice incorrecta para el perfil operativo de una embarcación da como resultado estrés mecánico crónico, capacidades de maniobra comprometidas y pérdidas financieras significativas debido al desperdicio de combustible y el tiempo de inactividad excesivo. Los ingenieros marinos y los arquitectos navales deben evaluar las líneas del casco, los campos de estela y los perfiles operativos para hacer coincidir la planta de propulsión con el tipo de hélice correcto. Esta guía proporciona una comparación objetiva y centrada en la ingeniería entre sistemas de paso fijo y controlable, evaluando la eficiencia hidrodinámica, la complejidad mecánica y el riesgo operativo para determinar el ajuste óptimo para aplicaciones comerciales específicas.
Eficiencia básica: una hélice de paso fijo ofrece la máxima eficiencia hidrodinámica a una velocidad y carga de diseño únicas y específicas, lo que la convierte en la opción óptima para rutas de larga distancia y en estado estable.
Flexibilidad operativa: Las hélices de paso controlable permiten un ajuste continuo de los ángulos de las palas, optimizando la carga del motor en velocidades altamente variables y permitiendo una rápida inversión del empuje sin detener el motor principal ni alterar la velocidad de rotación del motor.
Riesgo operativo: la decisión depende de equilibrar el gasto de capital inicial (CAPEX) y la complejidad del mantenimiento. Los FPP ofrecen alta confiabilidad y costos iniciales más bajos, mientras que los CPP justifican sus mayores CAPEX y demandas de mantenimiento a través del ahorro de combustible y la capacidad operativa en perfiles de carga variable.

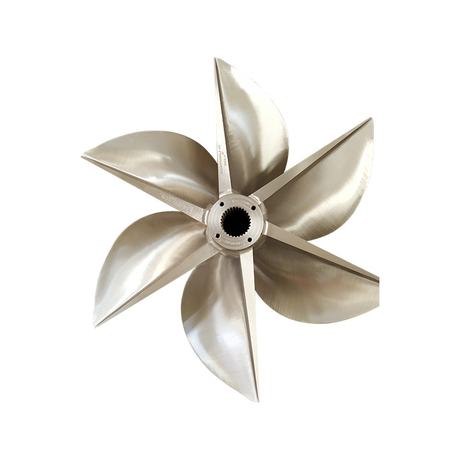

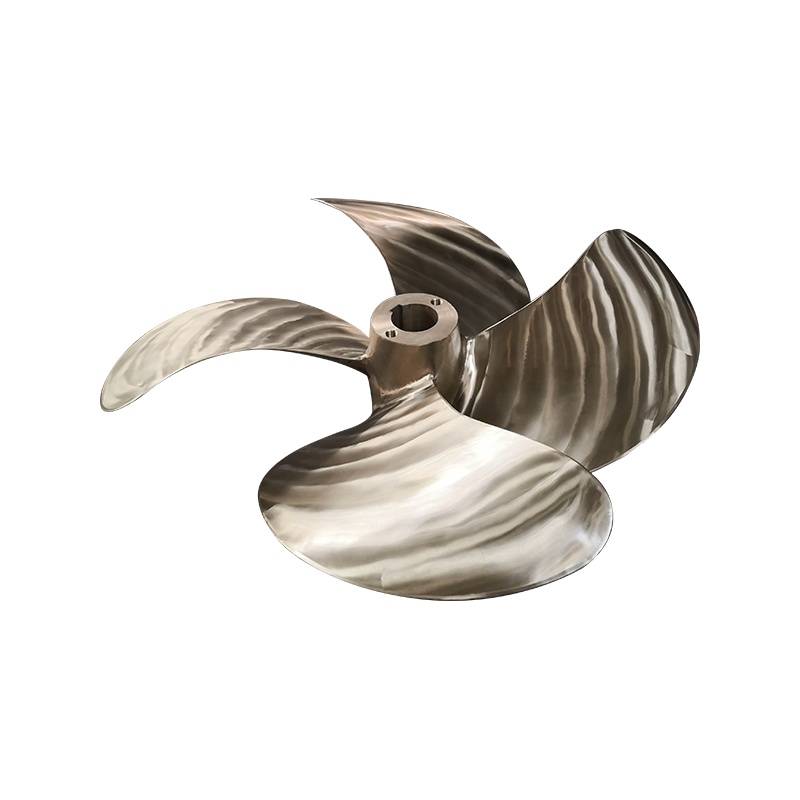

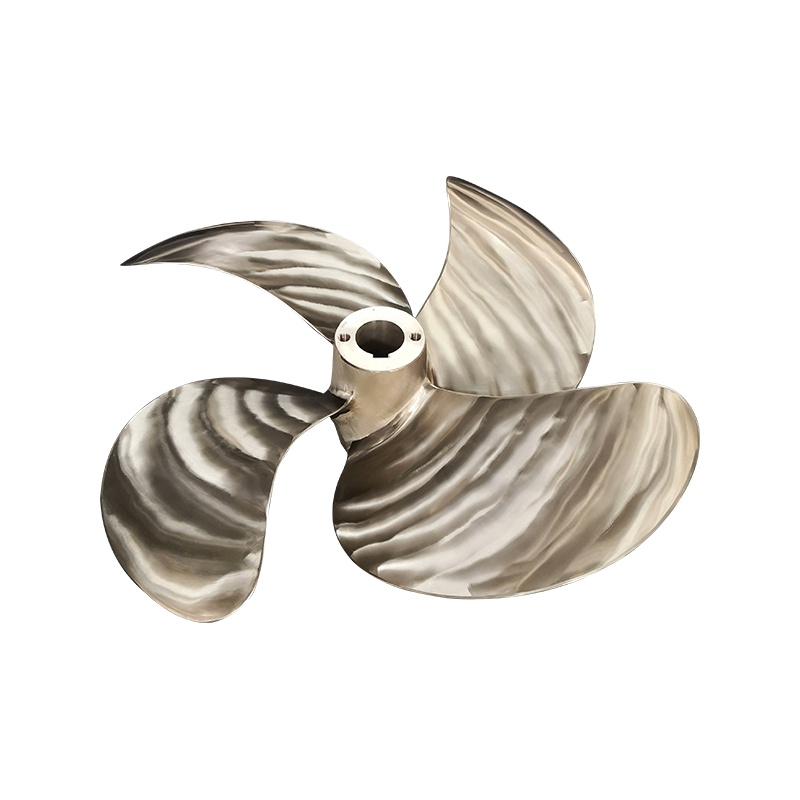

Una hélice de paso fijo se basa en una construcción de una sola pieza. Las fundiciones suelen verter estos enormes componentes a partir de aleaciones de bronce Ni-Al o acero inoxidable, lo que garantiza que las palas permanezcan fijadas permanentemente al eje central. Los ingenieros optimizan el ángulo de paso para unas RPM y una potencia de salida específicas, conocidas como punto de diseño. Para alterar el empuje, el puente debe cambiar directamente la velocidad de rotación del eje. Esto crea un perfil operativo rígido donde la hélice logra la máxima eficiencia a solo una RPM específica con una cantidad exacta de potencia. Cualquier desviación de este punto de diseño da como resultado penalizaciones inmediatas en el rendimiento aerodinámico e hidrodinámico, lo que aumenta el consumo de combustible e induce vibraciones.
Dar marcha atrás a una embarcación equipada con un FPP requiere una secuencia específica que requiere mucho tiempo. El movimiento hacia atrás exige detener por completo el enorme eje de la hélice. Luego, la tripulación debe invertir la rotación del motor principal utilizando aire de arranque. Esto introduce retrasos operativos y un estrés térmico significativo en los componentes del motor. Durante maniobras estrictas, esta parada y arranque constantes del motor principal agota rápidamente los depósitos de aire de arranque, lo que limita el número de movimientos del motor que una embarcación puede ejecutar en un período corto.
El proceso de fabricación de estas hélices implica un mecanizado CNC preciso de las superficies de las palas para que coincidan con los modelos hidrodinámicos teóricos. El diseño del cubo sólido permite una relación más pequeña entre el cubo y el diámetro, lo que minimiza la resistencia y maximiza el área activa de producción de empuje de las palas. Esta simplicidad estructural se traduce en una inmensa resistencia física, lo que permite a los FPP resistir impactos severos de hielo y escombros mejor que los complejos cubos mecánicos.
Una hélice de paso controlable utiliza un mecanismo de cubo muy complejo. La cavidad interna contiene cilindros hidráulicos, vástagos de pistón y varillajes mecánicos diseñados para hacer pivotar las palas individuales en sus puertos de soporte. El sistema funciona a unas RPM constantes del motor mientras varía continuamente el ángulo de paso de las palas para controlar la magnitud y la dirección del empuje. Esto permite cambios instantáneos de empuje sin alterar la velocidad del motor, proporcionando una capacidad de respuesta excepcional durante maniobras críticas.
El rango de cabeceo abarca desde avance total (paso positivo) hasta paso cero (empuje neutral) y retroceso total (paso negativo). En el estado de paso cero, el eje gira a sus RPM nominales, pero las palas cortan el agua sin generar movimiento hacia adelante o hacia atrás. El mecanismo de inversión logra un empuje hacia atrás simplemente girando las palas más allá del eje neutral. Esto elimina por completo la necesidad de detener, invertir o reiniciar el motor principal, preservando el aire de arranque y reduciendo los ciclos térmicos en las camisas y culatas de los cilindros.
Las unidades de energía hidráulica ubicadas dentro del recipiente suministran aceite a alta presión a través de una caja de distribución de aceite (caja OD) montada en la línea del eje. Este aceite viaja a través de un orificio hueco en el eje de la hélice para accionar el servopistón dentro del cubo. La precisión requerida para mecanizar estos componentes internos del cubo es extrema, ya que deben soportar fuerzas centrífugas masivas y momentos de flexión mientras mantienen una integridad hermética absoluta contra la entrada de agua de mar.
Al analizar la eficiencia de la hélice de paso fijo , los datos muestran un rendimiento superior en el punto de diseño específico. La relación más pequeña entre el eje y el diámetro y la geometría optimizada de la raíz de la pala reducen la resistencia parásita. La eficiencia del CPP cae ligeramente (normalmente entre un 2 % y un 4 %) con la carga máxima de diseño debido al cubo más grande que induce el arrastre y que se requiere para albergar los mecanismos hidráulicos. Sin embargo, la eficiencia del CPP sigue siendo significativamente mayor durante condiciones fuera de diseño, como cargas parciales, condiciones climáticas adversas u operaciones de remolque, donde el paso se puede ajustar para que coincida con la curva de resistencia exacta del casco.
La optimización de la carga del motor difiere drásticamente entre los dos sistemas. Un CPP permite que el motor principal funcione continuamente a su tasa óptima de consumo específico de fueloil (SFOC) y RPM constantes. El sistema de automatización ajusta el paso para absorber la potencia exacta que produce el motor de manera más eficiente. Por el contrario, un FPP fuerza al motor a salir de su curva de funcionamiento óptima durante la navegación lenta. Hacer funcionar un motor grande de dos tiempos a bajas RPM provoca una combustión incompleta, acumulación de hollín en el economizador de gases de escape y un mayor desgaste de los cilindros.
El funcionamiento constante a RPM de un sistema CPP permite la utilización perfecta de los generadores de eje de toma de fuerza (PTO). El motor principal acciona el generador a una frecuencia constante, suministrando energía eléctrica barata a la red del barco. Esta configuración elimina la necesidad de hacer funcionar generadores diésel auxiliares durante las travesías marítimas. La implementación de una PTO en un sistema FPP de RPM variables requiere convertidores de frecuencia complejos y costosos para estabilizar la salida eléctrica, lo que la hace altamente ineficiente y propensa a fallas electrónicas.
Una comparación detallada de FPP y CPP revela marcados contrastes en el manejo de embarcaciones. Los CPP proporcionan distancias de parada en caso de accidente muy superiores. El puente puede invertir completamente el paso de las palas en segundos sin demoras en el reinicio del motor, generando el máximo empuje en popa de inmediato. Esta capacidad protege al buque de colisiones inminentes y es un requisito obligatorio para los buques que operan en vías navegables congestionadas o instalaciones marinas.
Los CPP destacan por sus microajustes para el acoplamiento y son esenciales para la integración con sistemas de posicionamiento dinámico (DP). La computadora DP puede ordenar cambios mínimos en el cabeceo para mantener la embarcación exactamente en posición contra el viento, las olas y la corriente. Los FPP tienen dificultades para realizar maniobras sostenidas a baja velocidad debido a los límites mínimos de RPM del motor en ralentí. Para mantener una velocidad inferior a las RPM de ralentí, la tripulación debe embragar y apagar repetidamente el motor, lo que provoca un desgaste severo en los discos del embrague y la caja de cambios.
El estado inactivo de empuje cero ofrece una enorme ventaja táctica. Una embarcación equipada con CPP puede permanecer completamente estacionaria en el agua con el motor principal y el eje de la hélice girando en plena disposición operativa. Cuando el piloto ordena movimiento hacia adelante o hacia atrás, la respuesta de empuje es instantánea. Esto elimina el tiempo de retraso asociado con el arranque de un motor y la aceleración de una línea de eje pesada desde un punto muerto.
La confiabilidad del FPP proviene de su simplicidad. Las piezas móviles mínimas dan como resultado una tasa de falla mecánica cercana a cero en el cubo. Las inspecciones en dique seco son sencillas e implican limpieza básica, pulido hasta obtener una rugosidad superficial específica y cavitación menor o reparación de bordes mediante procedimientos de soldadura aprobados. La inspección del sello del eje y las mediciones de espacio libre completan el alcance del mantenimiento estándar, manteniendo los cronogramas de dique seco cortos y predecibles.
Las vulnerabilidades de CPP se centran en su alta dependencia de los sistemas hidráulicos, los distribuidores rotativos de alta presión y los sellos internos del cubo. Las juntas tóricas dinámicas y los sellos de labio deben evitar que el aceite hidráulico presurizado se filtre al océano y, al mismo tiempo, evitar que el agua de mar presurizada ingrese al cubo. El mayor riesgo de fuga de fluido hidráulico presenta una responsabilidad ambiental grave. Las revisiones complejas durante el dique seco programado requieren que técnicos especializados desmantelen el cubo, reemplacen todos los sellos y calibren los enlaces de retroalimentación.
El reemplazo de las cuchillas proporciona una clara ventaja para los sistemas CPP. Si una pala de FPP sufre daños graves debido a un objeto sumergido, el astillero generalmente debe reemplazar toda la hélice o ejecutar procedimientos extensos y costosos de soldadura in situ y alivio de tensiones. Con un CPP, los técnicos pueden desatornillar las palas dañadas individuales de sus puertos de transporte e instalar repuestos mientras el buque está a flote o durante un breve dique seco, sin descartar todo el costoso conjunto del cubo.
Métrica operativa | Hélice de paso fijo (FPP) | Hélice de paso controlable (CPP) |
|---|---|---|
Máxima eficiencia hidrodinámica | Más alto en un punto de diseño específico (centro más pequeño) | Ligeramente más bajo en el pico (mayor resistencia del buje) |
Eficiencia fuera de diseño | Deficiente (motor forzado a salir de la curva óptima) | Excelente (el tono se ajusta a la carga) |
Mecanismo de inversión | Eje de parada, rotación inversa del motor principal | Invierta el paso de la hoja al instante (RPM constantes) |
Rendimiento de parada por accidente | Lento (retrasado por la secuencia de reinicio del motor) | Rápido (generación inmediata de empuje en popa) |
Control de baja velocidad | Deficiente (limitado por las RPM mínimas del motor en ralentí) | Excelente (ajuste de tono infinito a cero) |
Complejidad del mantenimiento | Bajo (fundido sólido, sin partes móviles internas) | Alta (hidráulica, sellos, varillajes mecánicos) |
Reemplazo de cuchilla | Requiere reemplazo completo o soldadura importante | Cuchillas individuales desatornilladas y reemplazadas |
Los FPP dominan las aplicaciones de aguas profundas de hélices de buques comerciales . Los arquitectos navales los especifican para los Very Large Crude Carriers (VLCC), graneleros y portacontenedores ultragrandes. Estos buques operan bajo un conjunto específico de criterios de éxito caracterizados por tránsitos predecibles y de larga duración a velocidades de servicio constantes. Ejecutan maniobras mínimas de puerto a puerto, confiando en remolcadores portuarios para las fases finales de atraque.
El perfil operativo de un VLCC implica cargar carga, acelerar a una velocidad de servicio de 14 a 15 nudos y mantener esa velocidad y carga del motor exactas durante semanas en océanos abiertos. El FPP está diseñado a medida para esta curva exacta de tiro, velocidad y resistencia. La ausencia de una mecánica de buje interno garantiza que la hélice sobrevivirá los 25 años de vida útil de la embarcación con nada más que un pulido de rutina. Los ahorros de combustible obtenidos gracias a la mayor eficiencia máxima en miles de millas náuticas superan con creces cualquier desventaja de maniobra en el puerto.
Los CPP son obligatorios para buques con perfiles operativos altamente dinámicos. Las aplicaciones objetivo incluyen remolcadores, buques de suministro en alta mar (OSV), transbordadores de pasajeros, rompehielos, buques de guerra y modernos buques de carga multifunción, medianos y grandes, como los buques Ro-Ro. Estos barcos requieren maniobras portuarias independientes sin asistencia de remolcadores para mantener horarios comerciales ajustados.
Los criterios de éxito para estos buques implican una alta maniobrabilidad, transiciones frecuentes hacia adelante y hacia atrás y requisitos variables de tracción de bolardo. Un remolcador de manipulación de anclas, por ejemplo, necesita un empuje máximo a velocidad cero cuando tira de una plataforma, pero también requiere velocidades de tránsito eficientes cuando regresa a puerto. El CPP permite al operador aplanar el paso para lograr la máxima tracción del bolardo y luego aumentar el paso para tránsito de alta velocidad, todo mientras mantiene los motores principales funcionando a su máxima potencia continua (MCR). La integración de generadores de eje de toma de fuerza también es fundamental para los ferries de pasajeros, que tienen enormes cargas eléctricas de hotel que pueden ser alimentadas de manera eficiente por los motores principales a través de la operación de RPM constante del CPP.
Los sistemas CPP requieren una integración compleja con gobernadores de motor, sistemas de automatización y controles de puente. La curva del combinador (la relación programada entre las RPM del motor y el paso de la hélice) debe ajustarse perfectamente durante las pruebas en el mar. Si el sistema de automatización ordena demasiado paso antes de que los turbocompresores del motor puedan suministrar suficiente aire, el motor se sobrecargará, provocando altas temperaturas de escape y posibles condiciones de apagón.
Los astilleros deben garantizar una comunicación perfecta entre el bloque de control de paso hidráulico y el sistema electrónico de control de propulsión. Cualquier latencia o falla de señal puede provocar un comportamiento de cabeceo errático, comprometiendo la seguridad de la embarcación durante las fases críticas de maniobra. La redundancia es crítica; Las sociedades de clasificación exigen palancas de control de respaldo sin seguimiento (NFU) en el puente y válvulas de control manual locales en la sala de máquinas para evitar fallas electrónicas.
Los ajustes de paso fuera de diseño en los CPP pueden inducir una cavitación grave. Cuando el paso se reduce significativamente desde el punto de diseño mientras se mantienen altas RPM, el ángulo de ataque de la pala con respecto al flujo de agua se vuelve extremo. Esto crea zonas de baja presión en la superficie de la hoja, lo que hace que el agua hierva formando burbujas de vapor. Cuando estas burbujas colapsan, generan ondas de choque que provocan una erosión acelerada de las palas y transmiten vibraciones severas a la estructura del casco.
Para mitigar estos riesgos, los equipos de ingeniería deben exigir un modelado integral de dinámica de fluidos computacional (CFD) durante la fase de diseño. Los arquitectos navales realizan análisis de vibración torsional (TVA) para garantizar que la operación de RPM constante no se alinee con las frecuencias de resonancia naturales de la línea del eje. El mapeo del perfil específico de la ruta garantiza que la curva del combinador evite los conocidos cubos de cavitación, protegiendo la hélice y garantizando la comodidad de la tripulación.
Calcule el porcentaje exacto de tiempo que la embarcación pasará a su velocidad de diseño versus maniobras, navegación lenta o posicionamiento dinámico para justificar la complejidad mecánica.
Colaborar con consultores de ingeniería marina para realizar una comparación CFD casco-hélice específica de la ruta para garantizar que la geometría de la pala seleccionada evite la cavitación destructiva.
Realice una evaluación de riesgos de mantenimiento del ciclo de vida basada en las capacidades de dique seco de su flota y la disponibilidad de técnicos hidráulicos especializados en sus regiones operativas.
Evalúe la necesidad de generadores de eje de PTO para sus requisitos de carga eléctrica específicos para determinar si el funcionamiento a RPM constante es obligatorio.
Exigir un análisis completo de vibraciones torsionales (TVA) durante la fase de arquitectura naval antes de finalizar las especificaciones de propulsión con el astillero.
R: Una hélice de paso fijo tiene palas fundidas en un ángulo permanente y depende del cambio de velocidad del motor para alterar el empuje. Una hélice de paso controlable puede girar sus palas en el cubo para cambiar el empuje y la dirección mientras el motor funciona a una velocidad constante.
R: Sí, pero solo a su velocidad y carga de diseño específicas. Debido a que un FPP tiene un cubo más pequeño y un giro de pala optimizado para una sola RPM, ofrece una mayor eficiencia hidrodinámica máxima. Sin embargo, un CPP es más eficiente en una amplia gama de velocidades variables y cargas parciales del motor.
R: Sí, pero para generar empuje en popa, el motor principal de la embarcación debe detenerse por completo y reiniciarse en la dirección de rotación inversa. Esto retrasa el tiempo de respuesta en comparación con un CPP.
R: Los grandes buques, como los graneleros y los petroleros, pasan la gran mayor parte de su vida operativa viajando a velocidad constante en océanos abiertos. Un FPP proporciona la mayor confiabilidad, el menor costo de mantenimiento y la mejor eficiencia de combustible para este perfil de estado estable.
R: Sí. Muchos buques más grandes que requieren maniobras frecuentes, como los cruceros modernos, los transbordadores de pasajeros y los buques de carga Ro-Ro, utilizan CPP. Esto mejora la seguridad en puertos estrechos y les permite hacer funcionar generadores de eje de toma de fuerza de velocidad constante.
R: Los CPP contienen complejos mecanismos hidráulicos internos, cojinetes de pala y sellos dentro del cubo. Estos componentes requieren mantenimiento especializado, aumentan el riesgo de fugas hidráulicas y hacen que las revisiones en dique seco sean significativamente más costosas que el mantenimiento de un FPP.
