Los sistemas de propulsión marina operan en entornos brutales de mar abierto. Las tensiones hidrodinámicas, químicas y mecánicas extremas atacan constantemente a los componentes sumergidos. La falla del material conduce a un tiempo de inactividad catastrófico. En aplicaciones militares de alto perfil, como los portaaviones clase Nimitz y los submarinos modernos, la selección de materiales tiene un impacto directo en la seguridad nacional. Los operadores de flotas, ingenieros marinos y arquitectos navales se enfrentan a un estricto acto de equilibrio. Necesitan una hélice altamente resistente a la corrosión que proporcione la resistencia mecánica necesaria para soportar inmensas fuerzas de torsión e impacto. Lograr esto sin agregar peso excesivo a la transmisión o aumentar las firmas acústicas es un enorme desafío de ingeniería. El bronce de níquel aluminio (NAB) es la solución de ingeniería predominante. La especificación de una hélice marina de bronce Ni-Al resuelve la tensión entre los requisitos de durabilidad, eficiencia y mantenimiento del ciclo de vida en comparación con los materiales heredados.
Resistencia superior a la cavitación: la adición de níquel y aluminio crea una capa protectora de óxido resistente que mitiga significativamente la erosión por cavitación y las picaduras.
Alta relación resistencia-peso: el alto límite elástico de NAB permite perfiles de pala más delgados, lo que reduce el peso total, disminuye la inercia rotacional y requiere menos torque del motor para una propulsión óptima.
Tolerancia excepcional al impacto: a diferencia de las alternativas frágiles, NAB mantiene una alta tenacidad a la entalla, lo que le permite absorber impactos de escombros sin fracturas catastróficas ni propagación de grietas.
Eficiencia de costos del ciclo de vida: si bien los costos iniciales de fundición pueden ser más altos que los del latón o el hierro fundido estándar, la vida útil prolongada, el menor consumo de combustible y la capacidad de reparación de una hélice de bronce de níquel y aluminio generan menores gastos del ciclo de vida.
Cualquier material de propulsión que funcione en entornos marinos hostiles debe cumplir estrictos requisitos básicos de ingeniería. Los buques comerciales y militares requieren materiales que puedan sobrevivir a una operación continua bajo cargas pesadas y al mismo tiempo resistir una rápida degradación. Establecer estos puntos de referencia de rendimiento es fundamental para evaluar la confiabilidad a largo plazo. Evaluamos estos materiales en función de su capacidad para manejar amenazas físicas y químicas específicas e inevitables en el agua de mar.
La cavitación se produce cuando los diferenciales de presión extremos durante la rotación a alta velocidad provocan la formación de burbujas de vapor que implosionan rápidamente en la superficie de la pala. A medida que la pala de la hélice empuja a través del agua, la presión en el lado que mira hacia adelante cae. Si esta presión cae por debajo de la presión de vapor del agua, el agua hierve localmente, creando burbujas. Cuando estas burbujas se mueven hacia zonas de mayor presión hacia el borde de salida, colapsan violentamente. Estas continuas implosiones generan intensas ondas de choque. Las fuerzas localizadas eliminan fácilmente los revestimientos protectores estándar y erosionan los metales base mediante violentos impactos de microchorros.
La resistencia a la cavitación sirve como métrica principal para evaluar la longevidad de la hélice y la eficiencia hidrodinámica. Los materiales que no pueden soportar estas fuerzas sufren picaduras rápidas. Estas picaduras alteran la geometría de la pala, lo que reduce el empuje y aumenta la resistencia. Con el tiempo, la superficie irregular provoca vibraciones graves y fallos estructurales. Los ingenieros deben seleccionar un material lo suficientemente duro como para resistir estos impactos de microchorros, pero lo suficientemente resistente como para no romperse bajo las continuas ondas de choque de alta frecuencia.
Operar metales diferentes en un electrolito de agua salada altamente conductor crea riesgos electroquímicos inmediatos. La corrosión galvánica acelera la degradación del metal menos noble del sistema. Una hélice de bronce conectada a un eje de acero y a un bloque de motor de hierro fundido forma una enorme batería en agua de mar. Sin una selección adecuada de materiales y protección catódica, los componentes menos nobles se disuelven rápidamente.
Además, la corrosión por grietas representa una amenaza específica en el cubo de la hélice, los chaveteros y la interfaz del eje. En estos espacios reducidos, los niveles de oxígeno se agotan rápidamente. Esta falta de oxígeno localizada rompe las películas protectoras pasivas, permitiendo que los iones de cloruro agresivos ataquen el metal. Para combatir esto, los ingenieros marinos siguen estrictos protocolos de inspección durante el dique seco:
Retire la tuerca de la hélice y los mecanismos de bloqueo.
Extraiga la hélice del eje cónico mediante extractores hidráulicos.
Limpie el cono del eje y el orificio de la hélice con abrasivos no metálicos.
Realice una inspección visual de las esquinas de los chaveteros para detectar picaduras o rastros de óxido oscuro.
Realice pruebas de líquidos penetrantes en la interfaz del cubo para detectar microfisuras originadas por picaduras de corrosión.
Los impactos de escombros sumergidos son inevitables. Troncos, hielo, contenedores de transporte y desechos marinos amenazan constantemente los sistemas de propulsión. La sensibilidad a las muescas de un material dicta su capacidad de supervivencia. La sensibilidad a la muesca se refiere a la facilidad con la que se propaga una grieta desde un punto de impacto o rasguño localizado. Un material fiable para hélices marinas debe resistir la propagación de esta grieta.
La alta resistencia a las muescas garantiza que una abolladura localizada no se convierta en una pérdida catastrófica de la hoja en el mar. Cuando un material quebradizo golpea un tronco sumergido, la hoja se rompe, dejando el barco varado y provocando un enorme desequilibrio en el tren motriz. Cuando un material resistente como el NAB golpea el mismo tronco, la hoja puede doblarse o abollarse, pero permanece unida. El buque puede regresar cojeando a puerto para ser reparado. Este factor de supervivencia no es negociable para los buques que operan en aguas remotas o propensas al hielo.
Los buques militares, incluidos los submarinos y los combatientes de superficie, operan bajo estrictos requisitos de sigilo acústico. La vibración estructural y el ruido de las palas pueden revelar fácilmente la posición de una embarcación a los sistemas de sonar pasivos. La alta capacidad de amortiguación del material reduce estas vibraciones. La estructura metalúrgica interna de la aleación absorbe energía acústica antes de irradiarla al agua circundante.
Además, las aplicaciones navales especializadas requieren propiedades no magnéticas. Los dragaminas y los submarinos deben evadir la detección magnética y las minas marinas de influencia magnética. Estos buques exigen materiales que no retengan ni generen firmas magnéticas. Los aceros estándar e incluso algunos grados de acero inoxidable no cumplen con este requisito, lo que hace que las aleaciones de bronce especializadas sean la única opción viable para la propulsión sigilosa.
La composición química específica y las transiciones de fase del NAB le confieren propiedades únicas. Estas características metalúrgicas la convierten en una aleación fundida de primer nivel para aplicaciones de propulsión marina. Comprender la interacción de estos elementos explica por qué el material se comporta tan bien bajo tensión.
La composición de aleación estándar de ASTM B148/UNS C95800 está estrictamente controlada para garantizar propiedades mecánicas consistentes en piezas fundidas masivas. Incluso ligeras desviaciones en la química pueden provocar fases frágiles o una menor resistencia a la corrosión.
Elemento | Rango de porcentaje | Función metalúrgica primaria |
|---|---|---|
Cobre (Cu) | 78,0% - 82,0% | Matriz base, proporciona ductilidad y resistencia natural al biofouling. |
Aluminio (Al) | 8,5% - 11,0% | Fortalecimiento en solución sólida, forma una película protectora de óxido de alúmina. |
Níquel (Ni) | 3,0% - 6,0% | Refina la estructura del grano, estabiliza las fases kappa y mejora la resistencia a la corrosión. |
Hierro (Fe) | 3,0% - 6,0% | Aumenta la resistencia a la tracción, actúa como refinador de granos durante la solidificación. |
Manganeso (Mn) | 1,5% máx. | Desoxidante durante la fusión, mejora ligeramente la resistencia y la dureza. |
El aluminio proporciona fortalecimiento de solución sólida. También forma una película de óxido de aluminio (alúmina) autorreparable cuando se expone al oxígeno y al agua. Esta película sirve como defensa principal contra la corrosión. Si la hoja se raya con escombros, el aluminio de la superficie reacciona inmediatamente con el oxígeno del agua para reformar la barrera protectora.
El níquel juega un papel igualmente vital. Refina la estructura del grano y suprime la formación de la fase beta inestable y susceptible a la corrosión. Durante el proceso de enfriamiento de una pieza fundida de gran tamaño, el níquel estabiliza las duras fases kappa. Estas partículas intermetálicas microscópicas se distribuyen uniformemente por toda la matriz de cobre, actuando como barras de refuerzo en el hormigón para detener la propagación de grietas y aumentar la dureza general.
El bronce de níquel-aluminio fundido exhibe un límite elástico significativamente mayor en comparación con el bronce de manganeso estándar y los aceros fundidos. El límite elástico mide la tensión necesaria para provocar una deformación permanente. La resistencia a la tracción mide el punto de rotura absoluto. Para aplicaciones marinas, el límite elástico es la métrica mucho más crítica.
El alto límite elástico garantiza que las palas mantengan el paso especificado en el diseño bajo cargas hidrodinámicas pesadas. Cuando un barco acelera rápidamente, la resistencia del agua empuja las palas con una fuerza inmensa. Si un material cede con demasiada facilidad, las hojas se deforman. Esta deformación destruye la eficiencia de la propulsión, provoca vibraciones severas en el tren motriz y altera permanentemente el perfil hidrodinámico de la hélice.
Las propiedades mecánicas superiores de NAB permiten a los arquitectos navales diseñar palas más delgadas y más eficientes hidrodinámicamente. Lo logran sin sacrificar los factores de seguridad estructural. Esto crea beneficios de ingeniería en cascada en todo el buque.
Las palas más delgadas significan una menor masa rotacional. La masa reducida provoca un menor desgaste de los cojinetes del eje y una menor tensión en los engranajes reductores. En última instancia, la embarcación experimenta menores requisitos de par motor durante las maniobras de aceleración y marcha atrás. El motor no tiene que trabajar tan duro para hacer girar una hélice más liviana y delgada hasta las RPM operativas, lo que se traduce directamente en una menor fatiga mecánica en los componentes del tren motriz.
Proporcionar una comparación directa y objetiva de NAB con otras aleaciones marinas comunes facilita la toma de decisiones técnicas precisas para actualizaciones de flotas y nuevas construcciones. Los ingenieros deben sopesar los costos iniciales de los materiales con los requisitos de rendimiento y mantenimiento a largo plazo.
El bronce de manganeso sirvió como estándar histórico de menor costo para embarcaciones comerciales y recreativas ligeras. Es fácil de moldear y de mecanizar. Sin embargo, las compensaciones en entornos hostiles son graves.
El bronce al manganeso sufre una descincificación agresiva. Se trata de la lixiviación selectiva de zinc en agua de mar. El agua salada actúa como electrolito, extrayendo los átomos de zinc de la matriz de la aleación y dejando una estructura de cobre débil y porosa. Una hélice descincificada parece normal en la superficie, pero se romperá con un impacto moderado. Además, el bronce al manganeso tiene una resistencia significativamente menor a la cavitación, la fatiga y el impacto en comparación con el NAB. Es totalmente inadecuado para uso comercial o naval intenso.
El acero inoxidable suele aparecer en embarcaciones más pequeñas de alta velocidad, rompehielos o aplicaciones específicas de alta carga donde se requiere una resistencia a la tracción absoluta. Sin embargo, el acero inoxidable presenta importantes inconvenientes en aplicaciones comerciales y navales a gran escala.
El acero inoxidable soporta mayor peso, lo que aumenta la inercia rotacional y la tensión del tren motriz. Lo que es más grave, sufre de susceptibilidad a una grave corrosión por grietas en agua de mar estancada o con poco oxígeno. El acero inoxidable se basa en una capa de óxido de cromo como protección, que requiere una exposición constante al oxígeno para mantenerse. Debajo de un percebe o dentro de un chavetero, el oxígeno se agota y el acero inoxidable se corroe rápidamente. Además, realizar reparaciones de campo o soldar acero inoxidable es mucho más difícil en comparación con una hélice de barco de bronce . El acero inoxidable requiere una purga estricta y un control del calor para evitar la precipitación de carburo durante la soldadura.
Las hélices compuestas híbridas y de fibra de carbono generan con frecuencia rumores en la industria. Prometen una reducción extrema del peso y cero corrosión. A pesar de las exageraciones, siguen existiendo limitaciones importantes para el uso marítimo intensivo.
Los costes de fabricación actuales son prohibitivos para los grandes buques comerciales. Los compuestos sufren modos de falla anisotrópicos, lo que significa que su resistencia varía según la dirección según la disposición de la fibra. Si una hoja compuesta recibe un impacto desde un ángulo inesperado, puede deslaminarse internamente. Lo más importante es que reparar las palas compuestas después de un daño por impacto es casi imposible en un dique seco estándar. No se puede soldar ni reparar fácilmente una hoja de fibra de carbono rota. Estas realidades refuerzan a NAB como el estándar industrial confiable y reparable.
Traducir las propiedades metalúrgicas en resultados operativos y financieros ayuda a los administradores de flotas y propietarios de embarcaciones a tomar decisiones de ingeniería informadas. El coste inicial de fundición de una hélice es sólo una fracción de su verdadero impacto financiero durante la vida útil de un buque de 20 años.
La alta resistencia de una hélice de bronce de níquel y aluminio permite geometrías de palas de lámina delgada optimizadas. Las hojas más delgadas cortan el agua con menos resistencia. Desplazan menos agua innecesariamente y crean una estela más limpia.
Esta correlación directa entre la resistencia reducida y la aparición de cavitación minimizada se traduce en ahorros sustanciales de combustible a largo plazo durante miles de horas de funcionamiento. Incluso un aumento del 1% en la eficiencia hidrodinámica puede ahorrarle a un gran buque de carga cientos de miles de galones de combustible pesado durante una década. La capacidad de NAB para mantener su paso preciso sin deformarse garantiza que estas mejoras en la eficiencia del combustible se mantengan constantes año tras año.
El uso de NAB cerca de otros componentes de aleación de cobre, como válvulas, bombas y cofres marinos, proporciona distintos beneficios electroquímicos. El casco de un barco es una red compleja de diferentes metales.
La elección de una aleación altamente compatible minimiza el desgaste de los accesorios del casco cercanos. También reduce la tasa de consumo de ánodos de sacrificio. Cuando el material de la hélice coincide estrechamente con el potencial galvánico de los cojinetes del eje y de la bocina, los ánodos de zinc o aluminio unidos al casco duran mucho más. Esto extiende el tiempo entre los reemplazos obligatorios de ánodos bajo el agua y reduce los costos generales de mantenimiento del buceo.
El mantenimiento de la hélice es un factor importante durante el dique seco programado. Se producen golpes de escombros y las hojas se doblan o se astillan. NAB ofrece una excelente soldabilidad, lo cual es una enorme ventaja operativa.
Cuando las palas sufren daños, los técnicos no necesitan desechar toda la hélice. Siguen un proceso de reparación de campo estandarizado:
Pula el área dañada o agrietada para exponer el metal base limpio y sólido.
Realice una inspección con tinte penetrante para asegurarse de que no queden microfisuras en la zona de reparación.
Precaliente la hoja localmente para evitar choques térmicos y grietas durante la soldadura.
Acumule el material faltante mediante soldadura TIG o MIG con alambre de relleno NAB correspondiente.
Pula el área soldada hasta obtener la forma de lámina hidrodinámica original.
Realice un tratamiento térmico localizado de alivio de tensiones para restaurar las propiedades metalúrgicas.
Equilibre dinámicamente la hélice antes de reinstalarla en el eje.
Esta reparabilidad evita la necesidad de reemplazos completos y costosos y mantiene los buques operando según lo programado.
El contenido de cobre en NAB proporciona propiedades biocidas naturales. La aleación libera continuamente iones de cobre microscópicos en la superficie. Esta resistencia inherente a los percebes, las algas y el crecimiento marino mantiene la eficiencia hidrodinámica.
Una hélice averiada con sólo unos pocos milímetros de crecimiento de algas sufre una enorme caída en su eficiencia. La superficie rugosa destruye el flujo laminar de agua sobre la pala, lo que induce una cavitación temprana y aumenta la resistencia. Debido a que NAB repele naturalmente este crecimiento, reduce drásticamente la frecuencia de las costosas limpiezas submarinas del casco y de las hélices. La embarcación mantiene su velocidad máxima y eficiencia de combustible sin necesidad de que los buzos limpien las palas cada pocos meses.
Los oficiales de adquisiciones deben sortear desafíos específicos, requisitos de garantía de calidad y dificultades de fabricación al especificar NAB para embarcaciones nuevas. No todas las fundiciones son capaces de verter bronce marino de alta calidad.
NAB es muy difícil de lanzar. Presenta un estrecho rango de temperatura de fusión y una alta susceptibilidad a la porosidad del gas. A medida que el metal fundido se enfría, absorbe hidrógeno y oxígeno. Si estos gases no escapan antes de que el metal se solidifique, forman burbujas microscópicas (porosidad) dentro de la pieza fundida, debilitando gravemente la hoja.
Además, si el enorme cubo se enfría mucho más lentamente que las finas puntas de las palas, se forman fases microestructurales indeseables que debilitan el metal. Las técnicas de lanzamiento avanzadas son obligatorias. Las fundiciones deben utilizar fundición asistida por vacío, modelado de solidificación asistido por computadora y una gestión térmica estricta. Utilizan enfriadores y elevadores especializados en los moldes de arena para forzar que el metal se enfríe a un ritmo uniforme, asegurando la integridad estructural en toda la hélice.
Lograr el paso, el espesor y la curvatura teóricos exactos del diseño de la hélice requiere un mecanizado CNC de precisión de 5 ejes. El pulido manual de grandes hélices comerciales ya no es aceptable para los estándares de eficiencia modernos. Incluso pequeñas desviaciones en la forma de la lámina de la pala destruyen la eficiencia e inducen cavitación.
Después del mecanizado, se requiere un equilibrio dinámico riguroso. La hélice gira en una máquina especializada para detectar cualquier desequilibrio de peso. Un equilibrio inadecuado provoca vibraciones destructivas en la transmisión. Estas vibraciones viajan por el eje y pueden dañar rápidamente los cojinetes de la bocina, los sellos mecánicos y los engranajes reductores, lo que provoca fallas mecánicas catastróficas en el mar.
La evaluación de un fabricante de hélices marinas requiere una lista de verificación técnica estricta. Los funcionarios de adquisiciones no pueden confiar únicamente en el precio. Deben exigir pruebas rigurosas de calidad.
Exija certificaciones de Class Society de organizaciones como ABS, DNV o Lloyd"s Register para la instalación de fundición específica.
Verifique que la instalación posea capacidades internas de pruebas no destructivas (END), incluidas inspecciones radiográficas, ultrasónicas y de líquidos penetrantes.
Exija informes de pruebas de materiales (MTR) verificables que detallen la composición química exacta y las propiedades mecánicas de cada pieza fundida.
Inspeccione las capacidades de mecanizado CNC del fabricante y los límites del equipo de equilibrio dinámico.

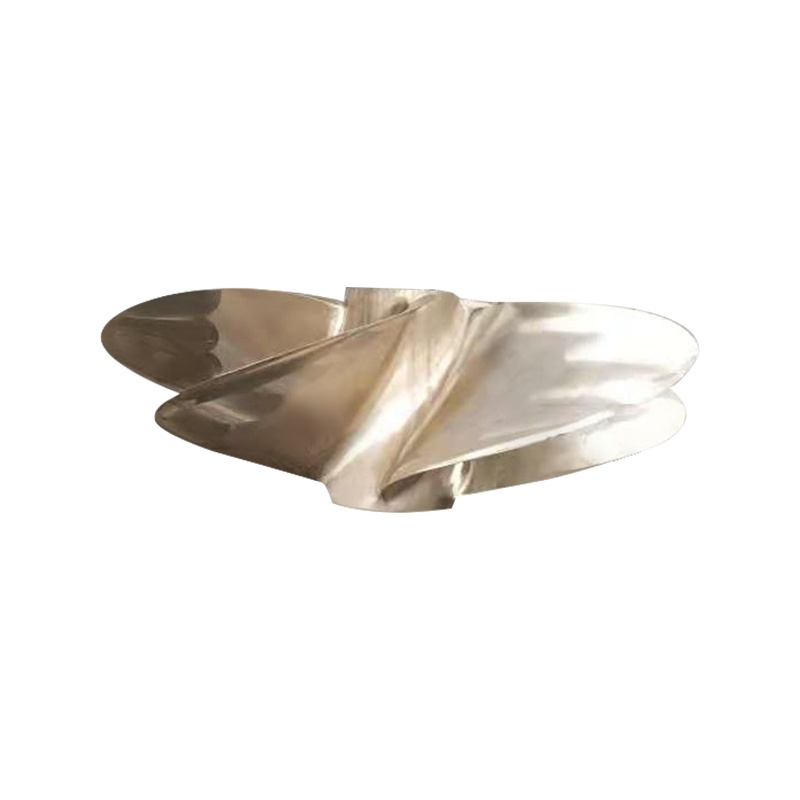

Si bien los costos iniciales de fundición son más altos, la hélice marina Ni-Al Bronze sigue siendo el estándar indiscutible para aplicaciones comerciales y navales. Su combinación inigualable de resistencia a la cavitación, límite elástico, propiedades no magnéticas y reparabilidad justifica la inversión inicial. Las flotas que priorizan la eficiencia del combustible a largo plazo, la capacidad de supervivencia ante impactos, firmas acústicas bajas y gastos reducidos en dique seco deben especificar NAB sobre las alternativas tradicionales de latón o acero inoxidable pesado.
Audite los gastos actuales de mantenimiento del ciclo de vida relacionados con la reparación de palas, limpiezas submarinas y consumo de combustible para establecer una línea de base.
Consulte con un arquitecto naval calificado para optimizar la geometría de su pala, aprovechando al máximo el alto límite elástico de NAB para perfiles más delgados.
Solicite certificaciones metalúrgicas completas, datos de simulación de fundición e informes de END de posibles fabricantes antes de finalizar cualquier contrato de adquisición.
Implemente un protocolo estandarizado de inspección en dique seco para sus sistemas de propulsión, centrándose en pruebas de tintes penetrantes del cubo y los chaveteros.
R: El bronce, específicamente el bronce de níquel y aluminio, ofrece una resistencia natural superior a la corrosión en agua salada sin oxidarse. También proporciona resistencia natural a la bioincrustación debido a su contenido de cobre, lo que repele el crecimiento marino mucho mejor que el acero al carbono estándar.
R: El níquel refina la estructura granular del metal y suprime la formación de fases débiles y susceptibles a la corrosión durante el proceso de enfriamiento. Esto garantiza que la fundición masiva siga siendo resistente, fuerte y uniforme en todo el cubo y las palas.
R: Sí. A diferencia de los compuestos de carbono o del bronce de manganeso muy degradado, NAB tiene una excelente soldabilidad. Las palas dobladas o astilladas se pueden rectificar, soldar con metal de aportación correspondiente, volver a montar y equilibrar dinámicamente durante el dique seco de rutina.
R: Sí. Si bien es altamente resistente a la corrosión por sí solo, NAB sigue siendo parte de una transmisión multimetálica conectada a ejes de acero y motores de hierro. Se requiere una protección catódica adecuada mediante ánodos de zinc o aluminio para evitar la corrosión galvánica en todo el sistema.
R: El alto límite elástico de NAB permite a los ingenieros marinos diseñar perfiles de pala más delgados sin riesgo de deformación. Las palas más delgadas reducen la resistencia hidrodinámica y el peso rotacional, lo que requiere menos potencia del motor para mantener la velocidad de crucero de la embarcación.
