Buje de hélice de bronce Ni-Al personalizado para embarcaciones marinas

Especificaciones de materiales y diseño del buje de hélice de bronce Ni-Al

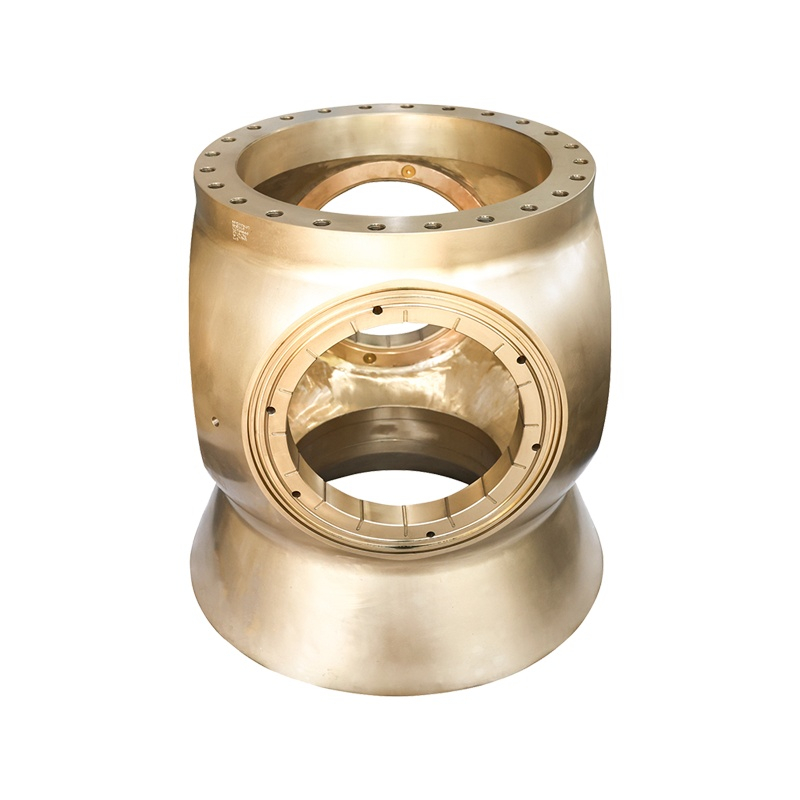

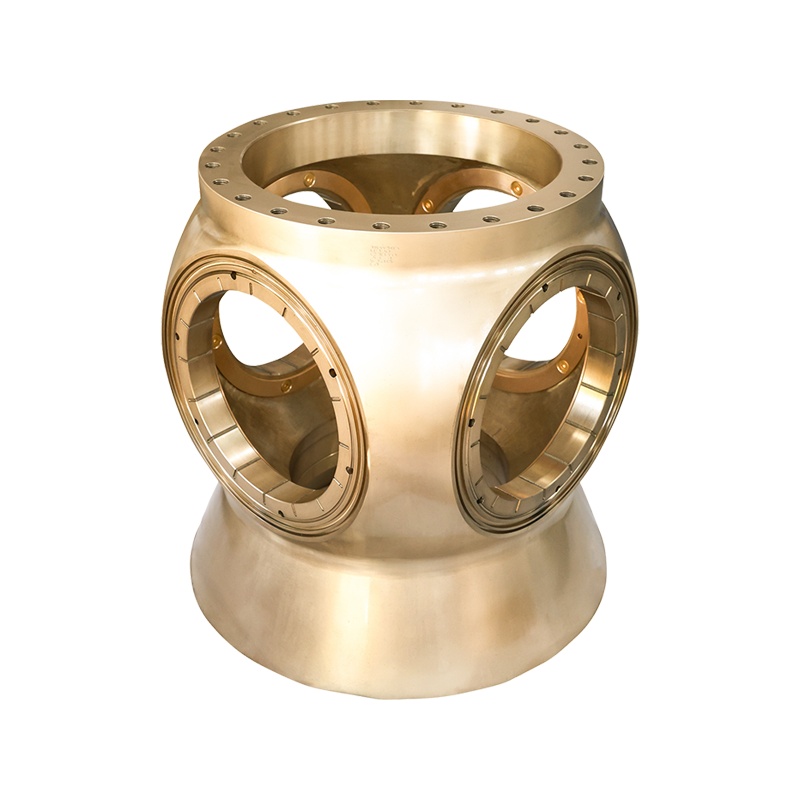

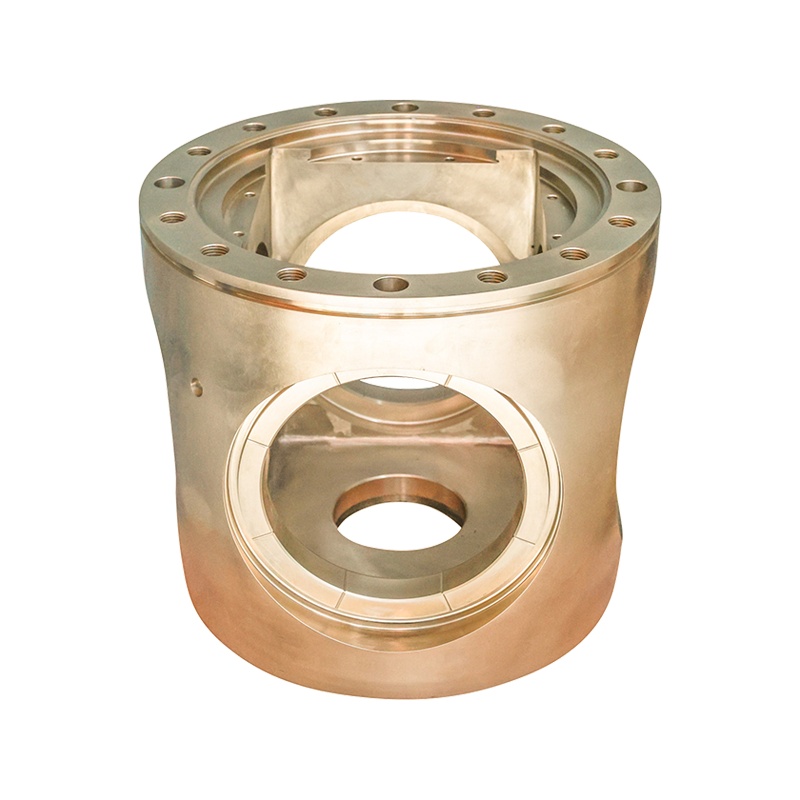

El cubo de la hélice sirve como componente estructural central que conecta el eje de propulsión a las palas de la hélice, transfiriendo el par de rotación y manteniendo una alineación precisa en condiciones de funcionamiento marino continuo. Este componente admite configuraciones de hélice de paso fijo (FPP) y de hélice de paso controlable (CPP), con geometrías internas diseñadas para soportar superficies de montaje de palas y mecanismos de accionamiento hidráulico cuando sea necesario.

Propiedades de los materiales de aleación Cu3 y Cu4

Fabricados con aleaciones Ni-Al Bronze Cu3 y Cu4, estos bujes contienen porcentajes específicos de níquel, aluminio, hierro y manganeso dentro de la matriz de cobre. Estas composiciones de aleaciones ofrecen una resistencia a la tracción medida que oscila entre 580 y 750 MPa, con valores de límite elástico de 250 a 400 MPa. El material exhibe resistencia a la corrosión del agua de mar y a la erosión por cavitación, propiedades relevantes para la inmersión continua en ambientes de agua salada y velocidades de rotación típicas de los sistemas de propulsión marinos. La aleación mantiene la estabilidad dimensional a pesar de las variaciones de temperatura de -10 °C a 120 °C que se encuentran durante las operaciones de la embarcación.

Fabricación y garantía de calidad de bujes de hélices marinas

Proceso de mecanizado de precisión

La secuencia de fabricación incluye la fundición o forjado inicial de palanquillas de aleación, seguida de un mecanizado de desbaste, un tratamiento térmico para aliviar la tensión y un acabado final de precisión. Las superficies internas del orificio se pulen para lograr un acabado superficial Ra de 0,8 μm, mientras que las caras de montaje de las bridas logran un acabado Ra de 1,6 μm. Los orificios roscados para los sujetadores de la hoja y el eje reciben un procesamiento de rosca laminada para mejorar la resistencia a la fatiga. Cada lote de producción mantiene la trazabilidad del material mediante la identificación del número de calor y los informes de prueba de composición de la aleación.

Protocolos de pruebas no destructivas

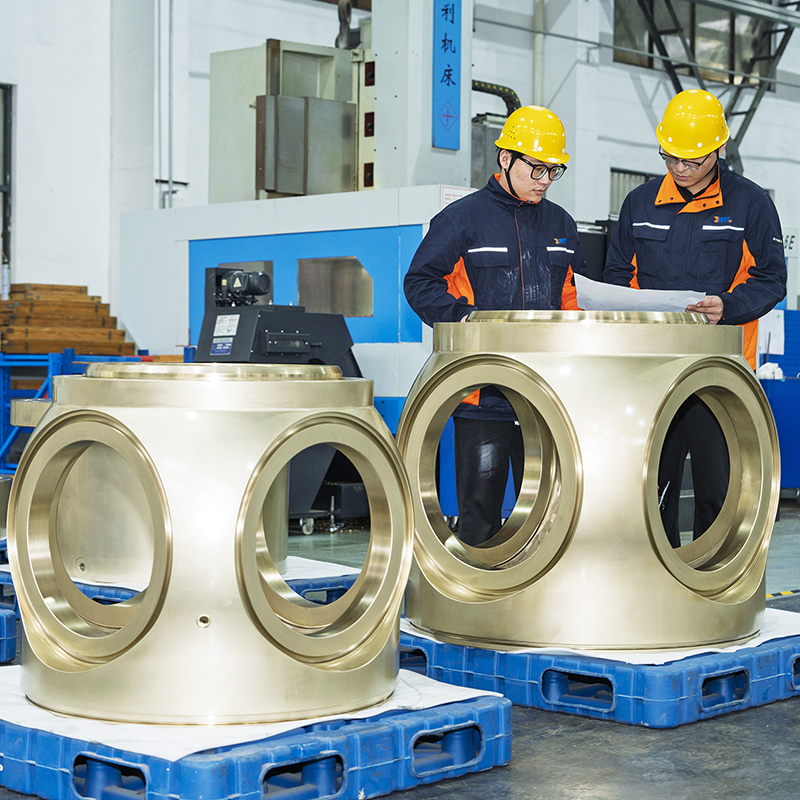

Cada buje de hélice completado se somete a pruebas no destructivas de acuerdo con los requisitos de la sociedad de clasificación. Los procedimientos de inspección incluyen pruebas de tintes penetrantes para discontinuidades de la superficie, pruebas ultrasónicas para la integridad interna del material y verificación dimensional mediante máquinas de medición por coordenadas. Los informes de prueba acompañan a cada componente entregado y documentan el cumplimiento de los criterios de aceptación especificados.

Especificaciones técnicas del cubo de la hélice

Parámetro	Opciones disponibles
Peso	Dimensiones personalizadas según especificación
Diámetro	Dimensiones personalizadas según especificación
Sociedad de clasificación	DNV, ABS, RS, RINA, BV, KR, BKI, CCS, Otros bajo pedido
Materiales	Bronce Ni-Al (Cu3), Bronce Ni-Al (Cu4), Materiales alternativos bajo pedido
Dirección de rotación	Rotación a la izquierda, Rotación a la derecha
Número de palas	1, 2, 3, 4, 5, Configuraciones personalizadas
Compatibilidad del tipo de hélice	Hélice de paso fijo (FPP), Hélice de paso controlable (CPP)

Compatibilidad y aplicaciones del sistema de propulsión

Estos centros de hélice se instalan en embarcaciones comerciales, incluidos remolcadores, embarcaciones pesqueras, embarcaciones de trabajo, buques de carga y transbordadores de pasajeros. El diseño se adapta a diámetros de eje que van desde 50 mm a 500 mm, con cantidades de palas configuradas para satisfacer los requisitos de propulsión de la embarcación.

Integración del sistema FPP y CPP

Para los sistemas de hélice de paso fijo, el buje cuenta con asientos de raíz de pala mecanizados con precisión asegurados mediante sujetadores mecánicos, creando una disposición de ángulo de pala permanente. Para los sistemas de hélice de paso controlable, la cavidad interna alberga conjuntos de pistones hidráulicos y mecanismos de manivela que hacen girar palas individuales a través de ángulos de paso específicos. Ambas configuraciones mantienen la concentricidad entre el eje del eje y los planos de rotación de la hoja, minimizando la vibración durante la operación.

El diseño del cubo incorpora superficies de sellado para la instalación de juntas tóricas y sellos de labio, lo que evita el ingreso de agua de mar a los componentes internos y mantiene la integridad del lubricante dentro de la cavidad del cubo. Las bridas de montaje incluyen patrones de círculos de pernos estandarizados compatibles con las dimensiones de acoplamiento de eje estándar de la industria.

Preguntas frecuentes sobre los bujes de hélices marinas

¿Qué certificaciones de sociedades de clasificación se aplican a estos bujes de hélice?

Las instalaciones de producción mantienen la aprobación de las sociedades de clasificación DNV, ABS, RS, RINA, BV, KR, BKI y CCS. Cada componente recibe certificación de material y mano de obra de acuerdo con las reglas específicas de la sociedad, con la asistencia de un perito disponible durante las etapas de fabricación y prueba a pedido del cliente.

¿Cuál es el plazo de entrega para la producción de cubos de hélice personalizados?

El plazo de producción estándar mide de 4 a 6 semanas desde la aprobación del dibujo y la confirmación del material. Se encuentran disponibles programas de producción acelerados de 2 a 3 semanas para requisitos de operaciones comerciales prioritarias, sujetos a la disponibilidad de existencias de materiales y la asignación de capacidad de producción.

¿Cómo se desempeña Ni-Al Bronze en ambientes de agua salada?

Las aleaciones Ni-Al Bronze Cu3 y Cu4 demuestran tasas de corrosión de menos de 0,02 mm por año en pruebas de inmersión en agua de mar natural. El material forma una capa protectora de óxido cuando se expone al agua salada, lo que reduce la progresión de la corrosión en comparación con aleaciones de cobre alternativas. Esta resistencia a la corrosión extiende los intervalos de servicio entre inspecciones en dique seco.

¿Qué opciones de personalización dimensional existen para los bujes de hélice?

La personalización completa se aplica a todas las dimensiones, incluido el diámetro exterior, el tamaño del orificio, el espesor de la brida, los ángulos del asiento de la hoja y los patrones de orificios de montaje. La producción sigue los dibujos 2D o modelos 3D proporcionados por el cliente, y se realiza una revisión de ingeniería para verificar la idoneidad estructural para la potencia y las condiciones operativas específicas de la embarcación.
